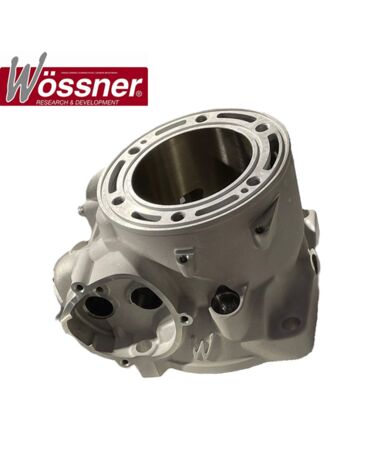

Как выбрать цилиндр для KTM EXC 300: варианты, конструкция и совместимость
Типы / разновидности

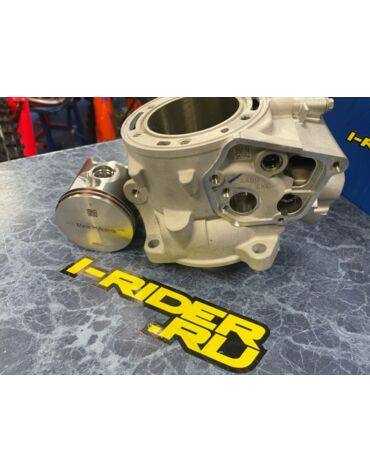

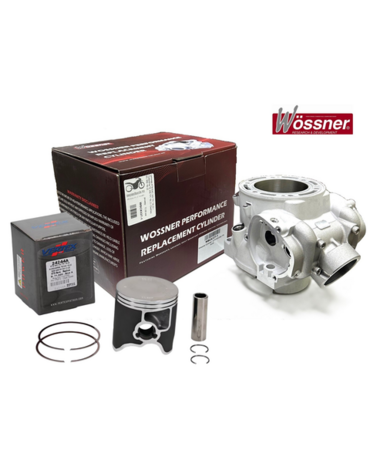

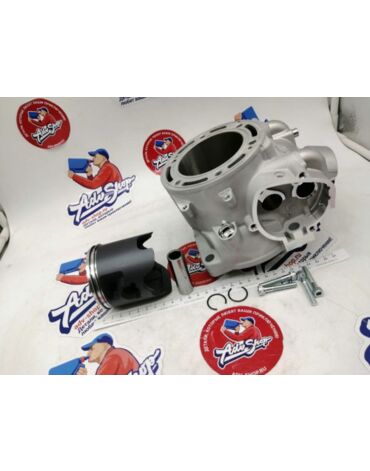

- цилиндр в сборе — корпус цилиндра как узел; в зависимости от комплектации конкретной позиции может включать установленный выпускной клапан (power valve) и/или шпильки;
- голый цилиндр — только корпус без навесных элементов; используется при переносе штатного выпускного механизма и датчиков со старого цилиндра;
- цилиндр под стандартный поршень — вариант без изменения рабочего объёма; требует подбора поршня по штатному диаметру;
- цилиндр под ремонтный размер — рассчитан на поршень увеличенного диаметра после восстановления рабочей поверхности; фактический размер зависит от выполненной обработки.
Конструкция
- гильза/рабочая поверхность — зона хода поршня с износостойким покрытием; состояние и геометрия определяют компрессию и ресурс ЦПГ;
- окна и каналы 2Т — впускные/продувочные/выпускное окно, формируют газообмен; любые повреждения кромок критичны для колец;
- рубашка охлаждения — полости для циркуляции ОЖ вокруг рабочей зоны;
- привалочные плоскости — основание под прокладку к картеру и верхняя плоскость под головку; важна плоскостность;
- посадочные места под выпускной механизм — для 2-тактного EXC 300 характерно наличие узла выпускного клапана (power valve) в цилиндре; состав деталей зависит от года и версии.
Материалы
- алюминиевый корпус — типовое решение для современных 2-тактных эндуро-двигателей;
- износостойкое покрытие рабочей поверхности (никель-кремниевое/аналогичные типы) — применяется вместо чугунной гильзы; конкретный тип покрытия зависит от производителя цилиндра.
Характеристики
- диаметр цилиндра и поршня — ключевой параметр подбора; должен соответствовать конкретной модификации двигателя и выбранному поршню (стандарт/ремонт);
- тепловые зазоры — задаются парой «цилиндр–поршень» и зависят от сплава/покрытия и фактического диаметра после обработки;
- состояние покрытия и геометрия — при задире, отслоении покрытия или овальности цилиндр требует восстановления (перепокрытие/расточка под ремонтный размер) либо замены.
Размеры и размерные сетки
- стандартный размер — соответствует заводскому диаметру цилиндра для конкретного двигателя KTM EXC 300;
- ремонтные размеры — применяются после восстановления; шаг и доступность зависят от технологии ремонта и ассортимента поршней под ремонт.
Назначение и применение
- 2-тактные эндуро-мотоциклы KTM EXC 300 — замена цилиндра при износе, повреждении покрытия, задире поршня, разрушении кромок окон или проблемах с посадками под выпускной механизм;
- сервисные работы — часто выполняются вместе с подбором поршня/колец, проверкой коленвала и системы охлаждения, а также обслуживанием выпускного клапана.
О бренде
- KTM — австрийский производитель внедорожной мототехники; линейка EXC относится к эндуро.
Совместимость
- KTM EXC 300 — совместимость цилиндра определяется годом выпуска, индексом модели (EXC/EXC TPI/другие версии), типом питания и исполнением выпускного механизма;

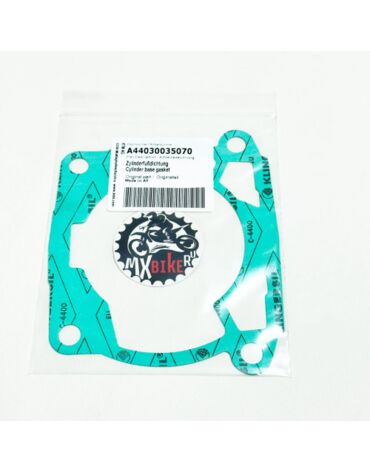

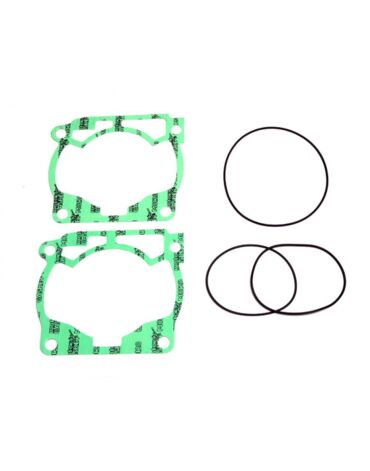

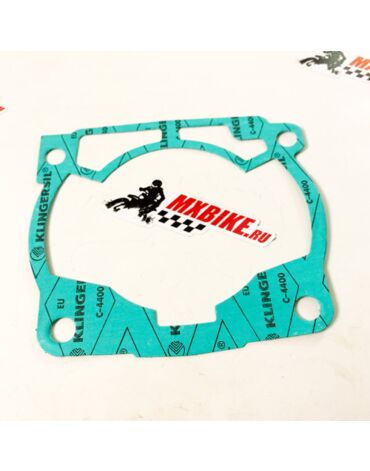

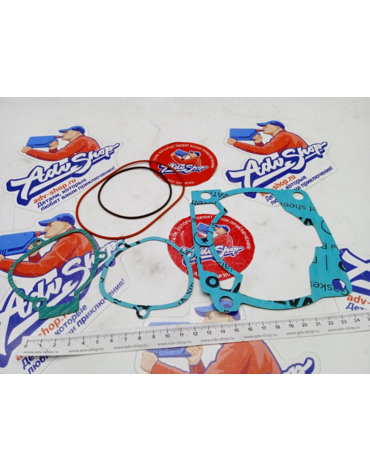

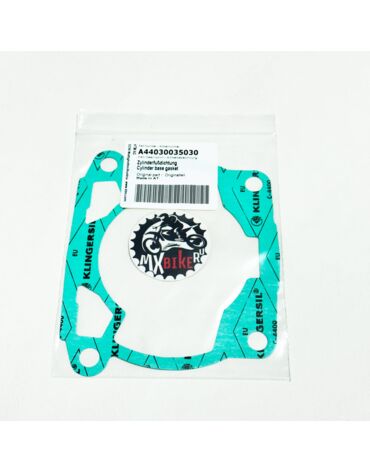

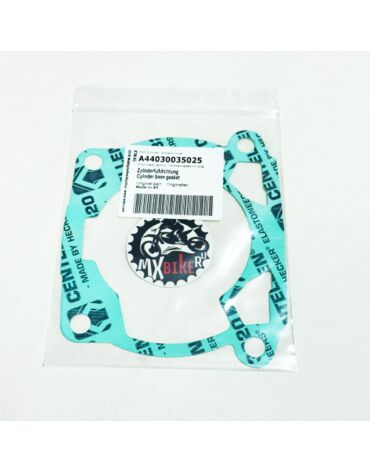

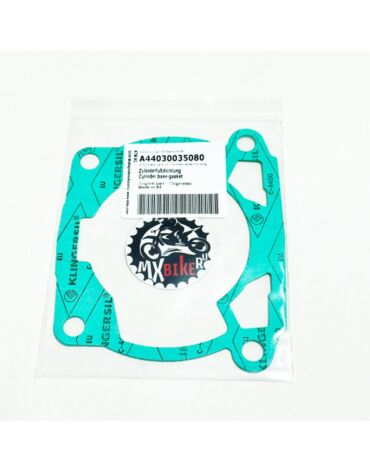

- при подборе важно сверять OEM-номер, год и модификацию двигателя, а также тип головки и прокладок (толщина/конфигурация) — эти параметры влияют на установку и степень сжатия.
Комплектация

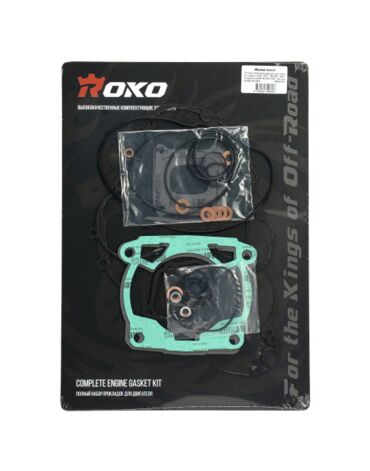

- зависит от конкретной позиции в каталоге: цилиндр может поставляться как корпус без навесных элементов либо как узел в сборе; состав (клапан, шпильки, прокладки) нужно сверять по карточке товара.
